W dziedzinie automatyki przemysłowej i inżynierii mechanicznej cylindry odgrywają kluczową rolę w przekształcaniu mocy płynu w ruch liniowy. Wśród różnych dostępnych typów cylindrów, cylindry z pojedynczym wałem i cylindry z podwójnym wałem to dwie powszechnie stosowane opcje, z których każda ma swój własny zestaw cech, zalet i zastosowań. Jako dostawca cylindrów z podwójnym wałem dobrze znam różnice między tymi dwoma typami cylindrów i na tym blogu zagłębię się w szczegóły, które pomogą Ci zrozumieć, czym różni się cylinder z podwójnym wałem od cylindra z pojedynczym wałem.
Różnice strukturalne
Najbardziej oczywista różnica między cylindrem z podwójnym wałem a cylindrem z pojedynczym wałem polega na ich konstrukcji konstrukcyjnej. Cylinder z pojedynczym wałem, jak sama nazwa wskazuje, ma tylko jedno tłoczysko wystające z jednego końca korpusu cylindra. Ta prosta konstrukcja sprawia, że jest kompaktowy i lekki, co nadaje się do zastosowań, w których przestrzeń jest ograniczona i wymagany jest stosunkowo prosty ruch liniowy.
Z drugiej strony cylinder z podwójnym wałem ma dwa tłoczyska, po jednym wystającym z każdego końca korpusu cylindra. Ta symetryczna konstrukcja zapewnia kilka unikalnych korzyści. Po pierwsze, zapewnia lepszą stabilność i równowagę podczas pracy. Dzięki dwóm tłoczyskom siła wywierana przez cylinder jest równomiernie rozłożona, co zmniejsza ryzyko przechylenia lub niewspółosiowości, szczególnie w przypadku dużych obciążeń lub zastosowań wymagających dużych prędkości.
Siła i obciążenie - Nośność
Jeśli chodzi o siłę i nośność, cylindry z podwójnym wałem mają zazwyczaj przewagę nad cylindrami z pojedynczym wałem. Konstrukcja z dwoma prętami pozwala na bardziej zrównoważony rozkład siły generowanej przez sprężone powietrze lub płyn hydrauliczny. W rezultacie cylindry z podwójnym wałem mogą wytrzymać większe obciążenia bez występowania nadmiernych naprężeń w jednym punkcie.
Natomiast cylindry jednowałowe są bardziej odpowiednie do lżejszych obciążeń. Konstrukcja z pojedynczym tłoczyskiem oznacza, że cała siła jest skupiona na jednym końcu, co może prowadzić do nierównomiernego zużycia i potencjalnej awarii, jeśli obciążenie jest zbyt duże. Na przykład w prostym zastosowaniu typu pick-and-place, gdzie obciążenie jest stosunkowo niewielkie, wystarczający może być cylinder z pojedynczym wałem. Jednakże w systemach transportu materiałów o dużej wytrzymałości, w których trzeba przenosić duże i nieporęczne przedmioty, lepszym wyborem byłby siłownik z podwójnym wałem.
Precyzja i dokładność
Precyzja i dokładność mają kluczowe znaczenie w wielu zastosowaniach przemysłowych, takich jak obróbka CNC, montaż zrobotyzowany i automatyczne testowanie. Cylindry z podwójnym wałem zapewniają większą precyzję i dokładność w porównaniu do cylindrów z pojedynczym wałem. Zrównoważony rozkład sił i zmniejszone ryzyko niewspółosiowości zapewniają, że ruch liniowy jest bardziej spójny i powtarzalny.
Cylindry jednowałowe, chociaż w niektórych przypadkach mogą zapewnić dokładny ruch, mogą być bardziej podatne na błędy spowodowane niezrównoważoną siłą. Na przykład w ramieniu robota, gdzie wymagane jest precyzyjne pozycjonowanie, cylinder z podwójnym wałkiem może zapewnić, że efektor końcowy przesunie się do dokładnego miejsca z minimalnym odchyleniem.
Aplikacje
Różnice w konstrukcji, udźwigu i precyzji prowadzą do różnych scenariuszy zastosowań cylindrów z pojedynczym i podwójnym wałem.
Cylindry jednowałowe są szeroko stosowane w zastosowaniach, w których przestrzeń jest ograniczona, a obciążenie jest stosunkowo niewielkie. Można je powszechnie spotkać w małych urządzeniach automatyki, takich jak drukarki 3D, małe systemy przenośników i proste chwytaki pneumatyczne. Ich niewielkie rozmiary i opłacalność sprawiają, że są one popularnym wyborem w tego typu zastosowaniach.
Z kolei cylindry z podwójnym wałem są stosowane w bardziej wymagających zastosowaniach. Często są stosowane w maszynach o dużej wytrzymałości, takich jak prasy hydrauliczne, wielkogabarytowe urządzenia do transportu materiałów i roboty przemysłowe. Wysoka nośność i precyzja cylindrów z podwójnym wałem czynią je idealnymi do zastosowań, w których niezawodność i wydajność mają kluczowe znaczenie.
Porównanie z innymi typami cylindrów
Oprócz cylindrów jedno- i dwuwałowych na rynku dostępne są także inne typy cylindrów, npCylinder typu szynowego,Standardowy cylinder, ICylinder beztłoczyskowy.
Siłowniki typu szynowego są zaprojektowane z systemem szyn prowadzących, który zapewnia doskonałe obciążenie boczne – nośność i wysoką precyzję ruchu liniowego. Są one często używane w zastosowaniach, w których konieczne jest przeciwstawienie się siłom bocznym, np. w zautomatyzowanych systemach przechowywania i wyszukiwania.
Cylindry standardowe to najpopularniejszy typ cylindrów, charakteryzujący się prostą i nieskomplikowaną konstrukcją. Nadają się do szerokiego zakresu zastosowań ogólnego przeznaczenia, oferując dobrą równowagę pomiędzy kosztami i wydajnością.

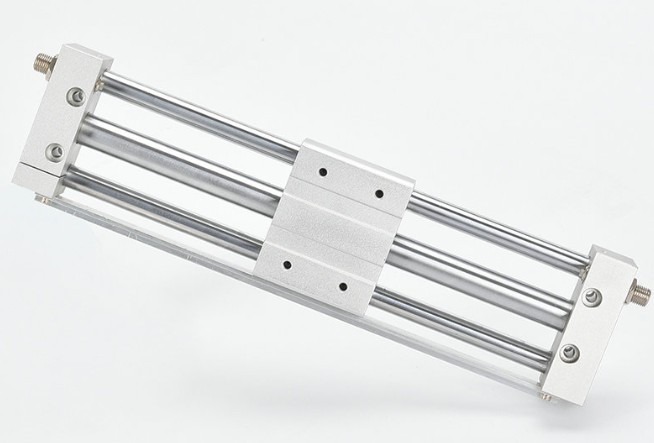

Cylindry beztłoczyskowe, jak sama nazwa wskazuje, nie mają tłoczyska. Zamiast tego wykorzystują inny mechanizm do przenoszenia siły, co pozwala na bardziej zwartą konstrukcję i dłuższe skoki. Są powszechnie stosowane w zastosowaniach, w których przestrzeń jest ograniczona i wymagany jest ruch liniowy o długim skoku.
Konserwacja i trwałość
Jeśli chodzi o konserwację, cylindry z podwójnym wałem mogą wymagać nieco więcej uwagi w porównaniu z cylindrami z pojedynczym wałem. Dodatkowe elementy, takie jak drugie tłoczysko i powiązane z nim uszczelki, oznaczają, że istnieje więcej części, które mogą potencjalnie ulec zużyciu lub uszkodzeniu. Jednakże przy prawidłowej konserwacji cylindry z podwójnym wałem mogą mieć długą żywotność.
Cylindry jednowałowe są na ogół łatwiejsze w utrzymaniu ze względu na ich prostszą konstrukcję. Mniej komponentów oznacza mniej potencjalnych punktów awarii, a zadania konserwacyjne, takie jak wymiana uszczelek, są zwykle szybsze i prostsze.
Jeśli chodzi o trwałość, cylindry z podwójnym wałem są często trwalsze w zastosowaniach wymagających dużych naprężeń. Zrównoważona konstrukcja i lepsza nośność zmniejszają zużycie komponentów, co prowadzi do dłuższej żywotności.
Rozważania dotyczące kosztów
Koszt jest zawsze ważnym czynnikiem w każdym procesie podejmowania decyzji przemysłowych. Cylindry z pojedynczym wałem są zazwyczaj bardziej ekonomiczne niż cylindry z podwójnym wałem. Ich prostsza konstrukcja i mniejsza liczba komponentów skutkują niższymi kosztami produkcji, które następnie przenoszą się na klientów.
Z drugiej strony cylindry z podwójnym wałem są droższe ze względu na ich bardziej złożoną konstrukcję i wyższe osiągi. Jednakże w zastosowaniach, w których zalety cylindra z podwójnym wałem, takie jak większa precyzja, lepsza nośność i zwiększona trwałość, są istotne, dodatkowy koszt może być uzasadniony.
Wniosek
Podsumowując, wybór pomiędzy cylindrem z podwójnym wałem a cylindrem z pojedynczym wałem zależy od wielu czynników, w tym wymagań dotyczących obciążenia, ograniczeń przestrzennych, wymagań w zakresie precyzji i budżetu. Jako dostawca cylindrów z podwójnym wałem rozumiem wyjątkowe zalety cylindrów z podwójnym wałem w zakresie stabilności, nośności i precyzji.
Jeśli jesteś w trakcie wyboru butli do swojego zastosowania przemysłowego i potrzebujesz więcej informacji lub pomocy, zachęcam Cię do skontaktowania się z nami w celu omówienia zakupu. Nasz zespół ekspertów może pomóc Ci ocenić Twoje specyficzne wymagania i zalecić najbardziej odpowiednie rozwiązanie w zakresie cylindrów.
